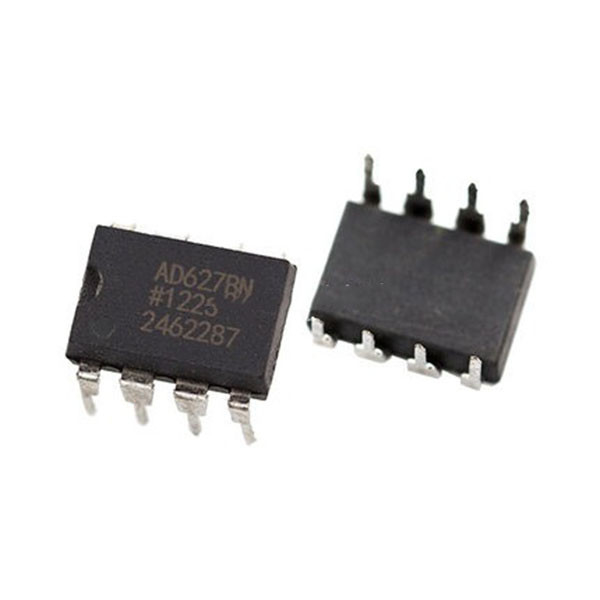

AD627BNZ-Instrumentierungs-Verstärker: Eigenschaften, Anwendungen [FAQ]

Beschreibung

Das AD627 ist integriert, Mikroleistungsinstrumentierungsverstärker, der Schiene-zuschienenertragschwingen auf einzelnem und Doppel liefert (+2,2 V zu Versorgungen ±18 V). Das AD627 liefert ausgezeichnete Wechselstrom- und DC-Spezifikationen beim Funktionieren an nur 85 μA Maximum.
Das AD627 bietet überlegene Flexibilität an, indem es dem Benutzer erlaubt, den Gewinn des Gerätes mit einem einzelnen externen Widerstandweilebetrug einzustellen? Formung zur 8 Führung industriekompatiblen pinout Konfiguration.
Ohne externen Widerstand ist das AD627 für einen Gewinn von 5. konfiguriert. Mit einem externen Widerstand kann es auf einen Gewinn von bis 1000 eingestellt werden.
Ein breiter Versorgungsspannungsbereich (+2,2 V zu ±18 V) und Stromaufnahme der Mikroleistung machen das AD627 eine perfekte Passform für eine breite Palette von Anwendungen. Einzel-Versorgungsoperation, Leistungsaufnahme der geringen Energie und Schiene-zuschienenertragschwingen macht das Ideal AD627 für batteriebetriebene Anwendungen. Seine Schiene-zuschienenendstufe maximiert Dynamikwerte beim Funktionieren von den niedrigen Versorgungsspannungen. Doppel-Versorgungsoperation (±15 V) und Leistungsaufnahme der geringen Energie machen das Ideal AD627 für industrielle Anwendungen, einschließlich 4 bis 20 Schleife-betriebene Systeme MAs.
Das AD627 kompromittiert nicht Leistung, anders als andere Mikroleistungsinstrumentierungsverstärker. Niederspannungsausgleich, Offsetantrieb, Messbereichsfehler und Gewinnantrieb setzen Fehler im System herab. Das AD627 setzt auch Fehler über Frequenz herab, indem es ausgezeichnetes CMRR über Frequenz zur Verfügung stellt. Weil das CMRR hohes bis 200 Hz bleibt, werden Rauschen und Linie Harmonik zurückgewiesen. Das AD627 liefert überlegene Leistung, Gebrauch weniger Leiterplattebereich und Kosten kleiner als getrennte Entwürfe der Mikroleistung.

Pin Diagram

Santendiagramm

Eigenschaften

·Mikroleistung, 85 μA maximale Versorgung gegenwärtig
·Breite Stromversorgungsstrecke (+2,2 V zu ±18 V)
·Bedienungsfreundlich
·Gewinn stellte mit einem externen Widerstand ein
·Gewinnen Sie Strecke 5 (kein Widerstand) bis 1000
·Höhere Leistung als getrennte Entwürfe
·Schiene-zu-Schienenertragschwingen
·DC-Leistung der hohen Genauigkeit
·0,03% typische Gewinngenauigkeit (G = +5) (AD627A)
·typischer Gewinnantrieb mit 10 ppm/°C (G = +5)
·125 μV maximale Input-Ausgleichspannung (AD627B-Doppelversorgung)
·200 μV maximale Input-Ausgleichspannung (AD627A-Doppelversorgung)
·1 μV-/°Cmaximum gab Offsetspannungsantrieb ein (AD627B)
·3 μV-/°Cmaximum gab Offsetspannungsantrieb ein (AD627A)
·Input-Neigungsstrom Na 10 maximaler
·Geräusche: 38 nV/√Hz RTI-Geräusche @ 1 kHz (G = +100)
·Ausgezeichnete Wechselstrom-Spezifikationen
·AD627A: 77 DB minimales CMRR (G = +5)
·AD627B: 83 DB minimales CMRR (G = +5)
·80 kHz-Bandbreite (G = +5)
·135 μs Erholungszeit bis 0,01% (G = +5, 5 v-Schritt)

Anwendungen

·4 bis 20 Schleife-betriebene Anwendungen MAs

• ·Medizinische Instrumentierung-ECG der geringen Energie, EEG
• ·Wandlerzusammenschaltung
• ·Thermoelementverstärker
• ·Industrielle Prozesssteuerungen
• ·Datenerfassung der geringen Energie
• ·Tragbare batteriebetriebene Instrumente

Datenblatt

Sie können das Datenblatt herunterladen die Verbindung, die unten gegeben wird.

                                  AD627BNZ-Datasheet
