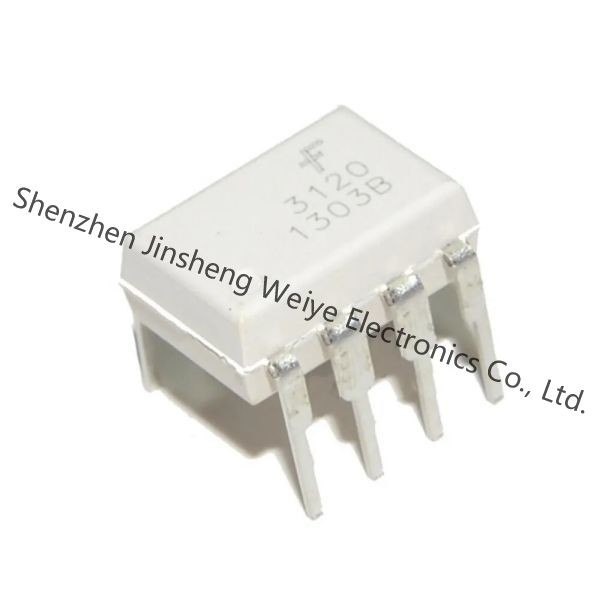

Optokoppler der digitalen Ausgabe FOD3120 HOHE STÖRSICHERHEIT 2.5A OUTPUT

                                                                  Datenblatt FOD3120

Produkt-Details

Beschreibung

Das FOD3120 ist ein 2.5A Ausgangsstrom-Tor-Antriebs-Optokoppler, der zum Fahren die meisten 1200V/20A IGBT/MOSFET fähig ist. Es wird ideal für das schnelle Schaltungsfahren der Macht IGBT und der MOSFETs, die in den Motorsteuerungsinverteranwendungen benutzt werden, und Hochleistungsstromnetz entsprochen.

Es verwendet die koplanare Verpackungstechnik der onsemis, OPTOPLANAR® und optimierten IC-Entwurf, um die hohe Störsicherheit zu erzielen, gekennzeichnet durch hohe Gleichtaktablehnung.

Es besteht aus einer lichtemittierenden Diode des Galliumaluminiumarsenmetalls (AlGaAs), die optisch zu einer integrierten Schaltung mit einem high−speed Fahrer für push−pull MOSFET-Endstufe verbunden wird.

Eigenschaften

■Hohe Störsicherheit kennzeichnete durch minimale Ablehnung des Gleichtakts 35kV/µs
■gegenwärtige Treibereigenschaften der Höchstleistung 2.5A für das meiste 1200V/20A IGBT
■Gebrauch P-Kanal MOSFETs an der Endstufe ermöglicht Ausgangsspannungsschwingen nah an der Versorgungsschiene
■Breiter Versorgungsspannungsbereich von 15V zu 30V
■Schnelle Schaltverzögerung
– max. Laufzeitverzögerung 400ns
– max. Breitenverzerrung des Impulses 100ns
■Unter Spannungs-Aussperrung (UVLO) mit Hysterese
■Erweiterte industrielle mäßige Strecke, -40°C zur 100°C Temperaturspanne
■Sicherheit und regelndes anerkanntes
– UL1577, 5000 VRMSfor 1 Min.
– IEC60747-5-2
■RDS (AN) von 1Ω (Art.) bietet niedrigere Verlustleistung an
■>8.0mm Freigabe und Kriechstrecke (Wahl ‚T‘ oder ‚TS ")
■Arbeitsisolierungs-Spannung der Spitzen-1,414V (VIORM)

Anwendungen

■Industrieller Inverter
■Unterbrechungsfreie Stromversorgung
■Induktionsheizung
■Lokalisierter IGBT/Power MOSFET-Tor-Antrieb

Spezifikationen

Form, Paket, kompatible funktionellkomponente

Beschreibungen
