Haus
>
Produkte
>
Elektromechanische Komponenten
>
|
| Herkunftsort | Anruf |
| Markenname | Broadcom |
| Zertifizierung | ROHS |

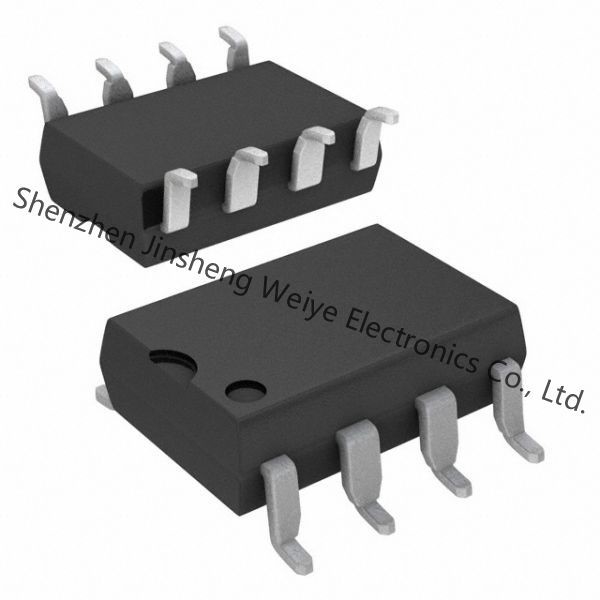

| Modellnummer | HCNW136-500E |
Produkt-Details
Diese Diodetransistoroptokoppler verwenden eine Isolierschicht zwischen einer LED und einem integrierten Fotodetektor, um elektrische Isolierung zwischen Input und Ertrag zur Verfügung zu stellen. Unterschiedliche Verbindungen für die Fotodiodenneigung und Ertragtransistorkollektordie zunahme beschleunigen zu hundertmal, die von einem herkömmlichen Fototransistorkoppler durch die Verringerung der Basiskollektorkapazitanz. Diese Einfachkanaloptokoppler sind im BAD 8-Pin, in SO-8 und in den Widebody Paketkonfigurationen verfügbar.
• Hohe Geschwindigkeit: 1 Mb/s
• TTL kompatibel
• Verfügbar 8-Pin im BAD, SO-8, widebody Pakete
• Open-Collector-Ertrag
• Sicherheitszustimmung
UL erkannte – 3750 Vrms für 1 Minute (5000 Vrms für 1 Minute für HCNW und Geräte der Wahl 020) pro genehmigtes UL1577 CSA
IEC/EN/DIN en 60747-5-2 genehmigte
– VIORM = 560 v-Spitze für Geräte SO8
– VIORM = 630 v-Spitze für Geräte des BADES 300mil
– VIORM = 1414 v-Spitze für (widebody) Geräte des BADES 400mil
• Zweikanalversion verfügbar (253X/053X/0534)
• Hochspannungsisolierung
• Videosignalisolierung
• Linie Empfänger
• Feedbackelement in geschalteter Modusstromversorgung
• Hochgeschwindigkeits-Logikbodenisolierung
– TTL/TTL, TTL/CMOS, TTL/LSTTL
• Ersetzt Impulswandler
• Ersetzt langsame Fototransistorisolatoren
• Analoge Erdleiterisolierung
Spezifikationen
| Attribut | Attribut-Wert |
|---|---|
| Hersteller | Broadcom |
| Produkt-Kategorie | Transistor-Ertrag-Optokoppler |
| Reihe | - |
| Verpacken | Abwechselndes Verpacken |
| Paket-Fall | 8-SMD, Möven-Flügel |
| Input-artig | DC |
| Laufen lassen-Temperatur | -55°C | 85°C |
| Montage-artig | Oberflächenberg |
| Ertrag-artig | Transistor mit Basis |
| Zahl-von-Kanäle | 1 Kanal |
| Lieferant-Gerät-Paket | Flügel der Möven-8-DIP |
| Daten-klassig | 1 Mbps |
| Nennleistung gegenwärtig | 8mA |
| Spannung-Ertrag-maximal | 20V |
| Gegenwärtig-DC-Vorwärts--wenn-maximal | 25mA |
| Spannung-Isolierung | 5000Vrms |
| Vf | 1.68V |
| Gegenwärtiger Übertragungsfaktor | 15% @ 16mA |
| Gegenwärtig-Übertragung-Verhältnis-maximal | - |
| Stellen Sie Zeit ab | 1μs, 1μs (maximal) |
| Aufstieg-Fall-Zeit-Typ | - |
| Vce-Sättigung | - |
| PD-Energie-Ableitung | 100 mW |
| Normalbetriebshöchsttemperatur | + 70 C |
| Betriebstemperaturbereich | 0 C |
| Vf-Vorwärts-Spannung | 1,68 V |
| Isolierung-Spannung | 5000 Vrms |
| Ertrag-gegenwärtig | 8 MA |
| Vr-Rück-Spannung | 3 V |
| Wenn-Vorwärts-gegenwärtig | 16 MA |
| Paket-Fall | Flügel der Möven-PDIP-8 |
| Gleichstromverstärkung | 50% |
| Maximum-Kollektor-gegenwärtig | 8 MA |
Form, Paket, kompatible funktionellkomponente
| Hersteller Part # | Beschreibung | Hersteller | Vergleichen Sie |
| HCNW136-500E Optoelektronik |
1 OPTOKOPPLER der KANAL-DIGITALEN AUSGABE, 1Mbps, 0,400 ZOLL, BREITER KÖRPER, OBERFLÄCHENberg, DIP-8 | Avago-Technologien | HCNW136-500E gegen HCNW136-500E |
Beschreibungen
Wer sind wir?
ist eine professionelle EDV-Marketing Gesellschaft, die völlig an den Feldern von Halbleitern und von elektronischen Bauelementen Verkauf und Service für Kunden in 10 Jahren teilnimmt, spezialisiert sich, auf, das neue zu verkaufen und unbenutzte, ursprüngliche Fabrik versiegelte verpackende elektronische Bauelemente. spezialisieren Sie sich auf IC, Diode, Transistor, IGBT, DDC ..... *** hat gegründet unsere eigene Verkaufsservice-Konzeption und hat hergestellt bereits starke Partnerschaften mit vielen berühmten Herstellern und wir haben mehr als 5.000.000 Arten elektronische Bauelemente für Ihre Wahlen, immer an Ihren Dienstleistungen!
FAQ
Q: Sind Sie Handelsgesellschaft oder Hersteller?
: Wir sind ursprünglicher Hersteller des Chips der integrierten Schaltung. Wir können OEM-/ODMgeschäft tätigen.
Q: Wie lang ist Ihre Lieferfrist?
: GruppenkaufLieferfrist: 30-60 Tage; Allgemeine Lieferfrist: 20 Tage.
Q: Was ist Ihre Zahlungsfristen?
: T/T 30% als Ablagerung und 70% vor Lieferung.
Q: Wie man Ihre Produkte kauft?
: Sie können die Produkte von unserer Firma direkt kaufen. Normalerweise ist das Verfahren Zeichen der Vertrag, Zahlung durch T/T, in Verbindung treten mit der Reederei zur Lieferung die Waren zu Ihrem Land.
Q: Was ist die Garantie?
: Die freie Garantie ist ein Jahr vom Tag der Beauftragung qualifiziert. Wenn es irgendeine Störung für unsere Produkte innerhalb des freien Garantiezeitraums gibt, reparieren wir sie und ändern die Störungsversammlung für freies.
KONTAKTIEREN SIE UNS JEDERZEIT
