| Herkunftsort | Anruf |
| Markenname | Analog Devices |
| Zertifizierung | ROHS |

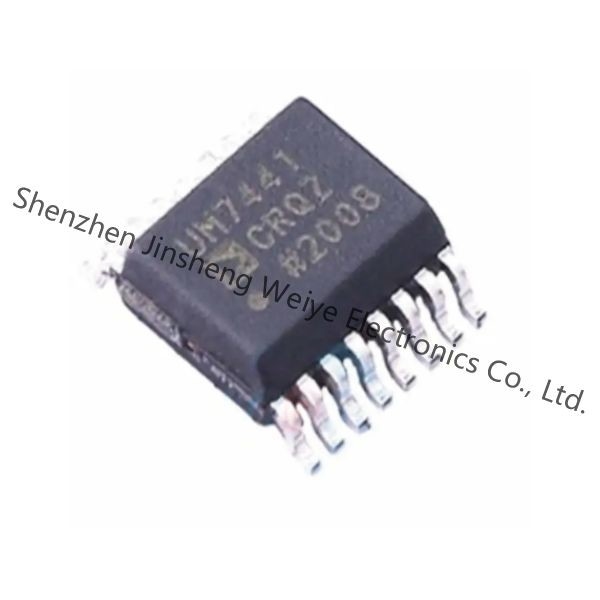

| Modellnummer | ADUM7441CRQZ-RL7 |
Datenblatt ADUM7441CRQZ-RL7
Produkt-Details
Die ADuM744x1 sind 4 digitale Isolatoren des Kanals, die auf Analog Devices, Inc., iCoupler® Technologie basieren. Hohe Geschwindigkeit CMOS und monolithische Lufttransformatortechnologien kombinierend, liefern diese Isolierungskomponenten die hervorragenden Leistungsmerkmale, die den Alternativen, wie Optokopplergeräten und anderen integrierten Kopplern überlegen sind.
Klein, 16 Führung QSOP
Effektivwert-Isolierungsbewertung mit 1000 V
Sicherheit und Genehmigungen durch die zuständige Aufsichtsbehörde (während)
UL-Anerkennung
UL 1577: Effektivwert mit 1000 V für 1 Minute
CSA-Teilannahme-Mitteilung #5A
Operation der geringen Energie
5 v-Operation
2,25 MA pro Kanalmaximum @ 0 Mbps bis 1 Mbps
11,5 MA pro Kanalmaximum @ 25 Mbps
3,3 v-Operation
1,5 MA pro Kanalmaximum @ 0 Mbps bis 1 Mbps
8,25 MA pro Kanalmaximum @ 25 Mbps
Bidirektionale Kommunikation
Bis 25 Mbps-Datenrate (NRZ)
Waagerecht ausgerichtete Übersetzung 3 V/5 V
Operation der hohen Temperatur: 105°C
Vorübergehende Immunität des hohen Gleichtakts: >15 kV/μs
Universelle, Mehrkanalisolierung
SPI-Schnittstelle/Umsetzerisolierung
Transceivers RS-232/RS-422/RS-485
Industrielle Feldbusisolierung
Spezifikationen
| Attribut | Attribut-Wert |
|---|---|
| Hersteller | Analog Devices |
| Produkt-Kategorie | Digital-Isolatoren |
| Reihe | iCoupler® |
| Produkt | Digital-Isolatoren |
| Art | Universeller Zweck |
| Verpacken | Abwechselndes Verpacken |
| Stückgewicht | 0,010159 Unze |
| Montage-ähnlich | SMD/SMT |
| Paket-Fall | 16-SSOP (0,154", 3.90mm Breite) |
| Technologie | Magnetkupplung |
| Laufen lassen-Temperatur | -40°C | 105°C |
| Zahl-von-Kanäle | 4 Kanäle |
| Spannung-Versorgung | 3 V | 5,5 V |
| Lieferant-Gerät-Paket | 16-QSOP |
| Daten-klassig | 25Mbps |
| Kanal-artig | In einer Richtung |
| Spannung-Isolierung | 1000Vrms |
| Aufstieg-Fall-Zeit-Typ | 2ns, 2ns |
| Lokalisieren-Energie | Nein |
| Inputs-Side-1-Side-2 | 2016/3/1 0:00: 00 |
| Allgemein-Modus-Vorübergehend-Immunität-Minute | 15kV/μs |
| Ausbreitung-Verzögerung-tpLH-tpHL-maximal | 50ns, 50ns |
| Impuls-Breite | 5ns |
| Normalbetriebshöchsttemperatur | + 105 C |
| Betriebstemperaturbereich | - 40 C |
| Polarität | Bidirektional |
| Isolierung-artig | Magnetkupplung |
| Laufen Lassen-Versorgung-gegenwärtig | 950 MA |
| Isolierung-Spannung | kVrms 1 |
| Versorgung-Spannung-maximal | 5,5 V |
| Versorgung-Spannung-Minute | 3 V |
| Paket-Fall | QSOP-16 |
| Laufzeitverzögerung | 56 ns |
| Maximum-Fall-mal | 2,8 ns (Art) |
| Maximum-Aufstieg-mal | 2,8 ns (Art) |
| Impulsbreite | 40 ns |
Form, Paket, kompatible funktionellkomponente
